Så bygger du en feltolerant reservkraftslösning för serverrummet

Bortom batteribackupen – varför enbart en UPS inte räddar driften

I en alltmer uppkopplad och molnbaserad verksamhet kan ett serverrum vara beroende av stabil elförsörjning för allt från identitetstjänster och telefoni till produktion, övervakning och säkerhetskopiering. En UPS, avbrottsfri kraftförsörjning, kan hålla utrustningen igång under ett kortare spänningsbortfall, men några minuters batteritid är inte samma sak som fullständig feltolerans. Feltolerans betyder att hela kedjan, från inkommande el och batterier till nätverk, lagring, kylning och avstängning, kan hantera ett fel utan att data eller verksamhetskritiska funktioner skadas.

Det vanligaste misstaget är att betrakta reservkraft som en produkt i stället för en process. En UPS med felaktigt dimensionerade batterier, bristande temperaturkontroll eller avsaknad av larm kan ge en falsk trygghet. När spänningen faller måste övervakningen snabbt avgöra om avbrottet är kortvarigt, om reservkraft eller generator tar över och när systemen ska stängas ned kontrollerat. En sådan avstängning avslutar tjänster, tömmer skrivcache och säkerställer den sista skrivningen till disk, vilket minskar risken för korrupta databaser, skadade filsystem och lång återställningstid.

Dimensionering i praktiken med kW, kVA och effektfaktor

Rätt dimensionering börjar med att skilja mellan aktiv effekt och skenbar effekt. Aktiv effekt mäts i watt eller kilowatt och beskriver den energi som faktiskt omvandlas till arbete, värme eller annan förbrukning. Skenbar effekt mäts i voltampere eller kVA och påverkar hur mycket ström UPS:en, kablaget och skydden måste hantera. Förhållandet mellan dessa värden kallas effektfaktor. Ett serveraggregat kan därför ha en hög kVA-belastning även när den aktiva förbrukningen i kW ser måttlig ut.

Samla mätvärden från rackens PDU:er, UPS:ens övervakning och gärna separata energimätare. Märkdata på nätaggregat är ofta högre än verklig förbrukning, men får inte användas som enda beslutsunderlag. Kontrollera samtidigt fasfördelning, neutralledare, belastning per gren och utrustningens startförlopp. Moderna switchade nätaggregat har ofta god effektfaktor, men flera aggregat som startar samtidigt kan ändå skapa en kortvarig topp som överbelastar en svagt dimensionerad UPS.

Dimensioneringen bör skilja på kontinuerlig drift och startström, även kallad inrush current. Mät eller dokumentera den högsta belastningen under uppstart, återinkoppling och större förändringar i virtualiseringsklustret. Lägg därefter till en tillväxtmarginal, men undvik att överdimensionera så kraftigt att UPS:en permanent arbetar med mycket låg belastning och sämre verkningsgrad. En praktisk arbetsgång är följande:

• Summera uppmätt aktiv effekt i kW och skenbar effekt i kVA.
• Kontrollera effektfaktor, fasbalans och kortvariga starttoppar.
• Bestäm önskad drifttid utifrån tiden för generatorstart, fjärråtkomst och kontrollerad nedstängning.
• Lägg in marginal för batteriets åldrande och planerad expansion.
• Verifiera bypass, överlastkapacitet, ventilation och serviceåtkomst.

Som utgångspunkt rekommenderas ofta minst omkring 20 procents kapacitetsmarginal, men rätt värde beror på lastprofil, verksamhetskrav och UPS-modell. I trefasanläggningar behöver lasten dessutom balanseras mellan faserna. En obalanserad installation kan minska effektiviteten, öka värmeutvecklingen och begränsa tillgänglig kapacitet. Verktyg som Schneider Electrics UPS-väljare kan ge en första uppskattning, men slutlig dimensionering bör verifieras mot tillverkarens data och anläggningens elektriska förutsättningar.

VRLA mot litiumjon och de termiska realiteterna bakom batteriets livslängd

AGM-batterier, en variant av VRLA-blybatterier, har länge varit standard i UPS-installationer. De är relativt billiga, välkända och enkla att ersätta i mindre och medelstora system. Nackdelen är hög vikt, begränsad cykeltålighet och gradvis kapacitetsförlust. Litiumjonbatterier har normalt högre energitäthet, lägre vikt och bättre egenskaper vid många laddningscykler, men kräver batterihanteringssystem, noggrann temperaturövervakning och en högre initial investering.

Temperaturen är en av de viktigaste faktorerna för båda kemierna. Enligt Arrhenius princip ökar kemiska reaktioner när temperaturen stiger, vilket påskyndar nedbrytning. För blybatterier används ofta tumregeln att livslängden kan halveras för varje temperaturökning på ungefär 15 grader Fahrenheit över 77 grader Fahrenheit, motsvarande cirka 25 grader Celsius. Regeln är en förenkling och ska alltid vägas mot batteritillverkarens specifikationer. ASHRAE beskriver dessutom hur varma luftströmmar, kalla gångar och gråzoner påverkar kraftutrustningens driftsmiljö, inte bara IT-utrustningen.

Placera därför batterier utanför heta frånluftsströmmar, kontrollera temperaturgivare och säkerställ att UPS-rummet inte blir en oavsiktlig värmeficka. För praktiska råd om temperatur, lagring och laddning kan råd om längre UPS-batterilivslängd vara en användbar komplettering. Batterier ska inte lagras urladdade, och lagring längre än några månader kräver regelbunden uppladdning enligt tillverkarens instruktioner.

Automatiserad nedstängning med nätverkskort och SNMP

Ett nätverkskort för UPS, ofta kallat Network Management Card eller NMC, gör reservkraften till en aktiv del av driftövervakningen. Kortet kan rapportera nätbortfall, batteristatus, belastning, temperatur, bypass-läge och beräknad återstående drifttid. Med SNMP, Simple Network Management Protocol, kan händelser skickas till övervakningsplattformen, där de kopplas till jourrutiner, ärendehantering och eskalering.

Automatiken måste dock vara mer genomtänkt än ett enkelt kommando som stänger av alla servrar efter ett visst antal minuter. Virtualiseringsvärdar bör först migrera eller stoppa arbetslaster i rätt ordning. Därefter ska databaser, lagringssystem och managementservrar hantera sina egna avslutningsrutiner. Ett SAN eller NAS behöver få tid att slutföra skrivningar och synkronisering. Beroenden som DNS, katalogstjänster och klusterquorum måste analyseras så att avstängningen inte skapar ett nytt fel.

Ett robust flöde kan byggas så här:

1. UPS:en registrerar nätbortfall och växlar till batteridrift.
2. NMC skickar SNMP-larm och kontrollerar om flera UPS-enheter rapporterar samma händelse.
3. Övervakningen startar en tids- och kapacitetsbaserad beslutslogik.
4. Virtualiseringsplattformen stoppar eller flyttar virtuella maskiner enligt prioritet.
5. Lagringssystem tömmer skrivcache, avslutar replikering och stänger ned kontrollerat.
6. Fysiska värdar stängs av först när tjänster och lagring bekräftat avslut.
7. UPS och eventuell generator fortsätter att övervakas tills nätet är stabilt och återstart sker enligt definierad ordning.

Trösklarna bör baseras på faktisk batteritid, inte enbart på klockan. Om UPS:en visar tio minuters återstående drift men batterierna är gamla ska en säkerhetsmarginal användas. Testa även fel på NMC, nätverk och övervakningsserver. En avstängningslösning som kräver samma nätverk som redan har gått ned måste ha en oberoende kommunikationsväg eller lokal fallback-logik.

Serviceavtal, underhåll och fysisk redundans hela vägen fram till racket

Feltolerans slutar inte vid UPS-utgången. A- och B-kraftmatningar gör det möjligt att ansluta dubbla nätaggregat till separata kraftvägar. För single-corded-utrustning kan en Static Transfer Switch, STS, växla mellan två oberoende matningar. STS ersätter inte fysisk redundans i hela elvägen, men kan minska sårbarheten för utrustning som bara har en nätsladd.

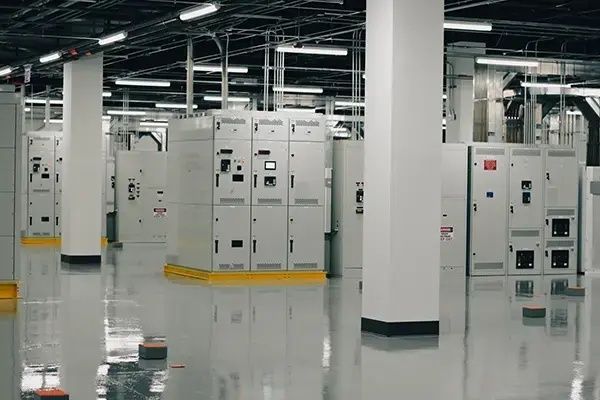

I större miljöer används ofta parallella UPS-system, redundanta generatorer, automatiska överföringssystem och konfigurationer som N+1 eller 2N. Vilken nivå som är rimlig beror på verksamhetens återställningskrav, kostnaden för avbrott och möjligheten att genomföra underhåll utan driftstopp. Kylning, brandskydd, bränslehantering och övervakning måste ingå i samma riskanalys. En batteribackup hjälper inte om ett överhettat serverrum tvingar fram en avstängning.

Planerat underhåll bör omfatta kapacitetstester, kontroll av anslutningar, termografering, rengöring, firmwaregranskning och förebyggande byte av åldrade kondensatorer enligt tillverkarens rekommendationer. Följ lokala el- och arbetsmiljökrav och låt behörig personal utföra ingrepp i kraftutrustning. Dokumentera testresultat, batteribyten, larm och avvikelser så att trender kan upptäckas innan de blir incidenter.

• Genomför regelbundna batteri- och UPS-tester under kontrollerade former.
• Verifiera att A- och B-matning faktiskt går separata vägar fram till racket.
• Kontrollera STS-larm, bypass och växlingsförmåga utan att skapa onödig risk.
• Öva jourkedjan och kontrollera att larm når rätt personer dygnet runt.
• Utvärdera serviceavtalets inställelsetid, reservdelstillgång och ansvarsfördelning.

Betydelsen av långsiktig service syns i serviceavtalet för Conaptos datacenter Stockholm 4 Syd, där fortlöpande tillsyn, underhåll och beredskap omfattar kritisk kraft, kylning, brandskydd och reservkraft. För ett mindre serverrum kan omfattningen vara enklare, men principen är densamma: tydligt ansvar och regelbunden tillsyn minskar risken för att ett dolt fel ligger kvar tills nästa avbrott.

Skapa motståndskraft innan strömmen faktiskt försvinner

En motståndskraftig reservkraftslösning bygger på flera grundpelare: korrekt beräkning i kW och kVA, rätt batterikemi för belastningsprofilen, kontrollerad temperatur, automatiserad nedstängning och dokumenterat underhåll. Ingen enskild komponent kan kompensera för en svag länk i kedjan. Den längsta batteritiden är heller inte alltid det bästa svaret, eftersom generatorstöd, kylning, bemanning och återstart kan vara viktigare än extra minuter.

Planera regelbundna så kallade ”dra ur sladden”-tester, men genomför dem endast efter riskbedömning, godkänd ändringsplan och tydlig återställningsplan. Testa både korta avbrott och scenarier där nätet förblir borta tills automatiken måste stänga ned systemen. Börja därefter med denna handlingsplan:

• Inventera all last, inklusive nätverk, lagring, kylning och säkerhetssystem.
• Mät verklig förbrukning, starttoppar och fasbalans.
• Granska batteriernas ålder, temperatur, testresultat och bytesplan.
• Dokumentera NMC-, SNMP- och avstängningsflöden med tydliga beroenden.
• Verifiera fysisk redundans från inkommande matning till varje kritiskt rack.
• Fastställ serviceansvar, reservdelar, jourvägar och nästa testdatum.

När reservkraften behandlas som en livscykelprocess blir serverrummet bättre rustat för både korta spänningsdippar och längre avbrott. Det skyddar inte bara hårdvaran, utan även data, återställningstid, säkerhet och verksamhetens förtroende.
